Рентгенография органов грудной клетки: базовая интерпретация
Анатомическая норма, скрытые зоны, симптом силуэта и систематический подход к анализу снимков
Рентгенография органов грудной клетки (ОГК) остается наиболее часто выполняемым лучевым исследованием в клинической медицине. Каждый практикующий врач-рентгенолог должен виртуозно владеть навыком чтения рентгенограмм легких.
Точная интерпретация требует глубокого понимания трех слагаемых: нормальной рентгеноанатомии, ее распространенных вариантов и базовых физических принципов формирования изображения.
01 Анатомическая норма и варианты
Прямая проекция (PA view)
На прямой рентгенограмме ОГК решающее значение имеет тщательная оценка всех границ между вентилируемой легочной паренхимой и прилежащими мягкотканными структурами (купола диафрагмы, тень сердца, контуры средостения).
На этих границах воздух и мягкие ткани формируют четко дифференцируемые ориентиры:
- Линии и полосы: например, правая паратрахеальная полоса, паравертебральная и парааортальная линии.
- Силуэты: дуга аорты, контур левого желудочка, контур правого предсердия.
Прямая рентгенограмма ОГК: четкие медиастинально-легочные границы и линии
Стрелками обозначены основные анатомические интерфейсы: паратрахеальная полоса, дуга аорты, азиго-эзофагеальное углубление и контуры куполов диафрагмы.
- • Правая паратрахеальная полоса: в норме ее толщина не превышает 2-3 мм. Расширение указывает на лимфаденопатию паратрахеальной группы, плевральное утолщение, кровоизлияние или венозное полнокровие при сердечной недостаточности.
- • Паравертебральная линия: смещается при паравертебральных абсцессах, переломах позвонков с гематомой или экстравертебральном росте опухолей.
- • Парааортальная линия: ее деформация характерна для эктазии, аневризмы, расслоения или разрыва грудной аорты.
Азиго-эзофагеальное углубление (Azygo-esophageal recess)
Азиго-эзофагеальное углубление располагается ниже уровня дуги непарной вены. В этой области медиальная поверхность правого нижнего легочного поля прилежит к средостению между тенью сердца спереди и позвоночным столбом сзади. Слева эта зона ограничена пищеводом.
Азиго-эзофагеальное углубление (желтая стрелка)
Четкая вертикальная граница между медиальным краем правого легкого и средостением.
Доля непарной вены (Vena azygos lobe) и ложные очаги
Частым анатомическим вариантом нормы является доля непарной вены. Она формируется при аномальном латеральном прохождении непарной вены через верхушечный сегмент правого легкого, увлекающей за собой листки париетальной и висцеральной плевры и образующей глубокую щель.
На снимке доля непарной вены визуализируется как тонкая дугообразная линия в правом верхнем легочном поле, заканчивающаяся каплевидной тенью (самой непарной веной) в основании щели.
Доля непарной вены: тонкая дугообразная линия пересекает верхушку правого легкого
Воронкообразная деформация грудной клетки (Pectus excavatum)
При воронкообразной деформации грудной клетки правый контур сердца на фронтальной рентгенограмме может быть нечетким или размытым. Из-за смещения сердца влево и потери резкости границы такое изображение нередко ошибочно принимают за консолидацию или ателектаз средней доли правого легкого (ложный симптом силуэта).
В сомнительных случаях именно боковая рентгенограмма ОГК позволяет мгновенно подтвердить диагноз, демонстрируя заднее смещение грудины и уменьшение передне-заднего размера грудной клетки.
Pectus excavatum: размытость правого контура сердца, имитирующая инфильтрацию средней доли
Боковая проекция (Lateral view) и симптом позвоночника
На боковой рентгенограмме контуры сердца должны быть четко очерчены, а нижняя полая вена визуализируется при впадении в правое предсердие.
В норме за грудиной располагается содержащая воздух легочная ткань, поэтому ретростернальное пространство выглядит прозрачным (темным). Появление затемнения в верхнем отделе ретростернального пространства указывает на объемное образование переднего средостения либо верхней доли легкого.
Тела грудных позвонков в норме должны становиться прогрессивно более прозрачными (более темными) сверху вниз по направлению к диафрагме. Если нижние позвонки выглядят более плотными, чем верхние, это симптом поражения нижней доли (инфильтрация, ателектаз, опухоль или плевральный выпот).
Боковая рентгенограмма ОГК: прозрачность ретростернального пространства и градиент плотности позвонков (белая стрелка)
Оценка контуров диафрагмы на боковом снимке
- Правый купол диафрагмы: визуализируется на всем протяжении от заднего синуса до передней грудной стенки (красная стрелка), формируя границу между воздухоносным легким и мягкими тканями печени.
- Левый купол диафрагмы: прослеживается сзади, но прерывается спереди в месте прилегания к сердечному силуэту (синяя стрелка), поскольку плотность миокарда и поддиафрагмальных органов идентична.
Дифференциация куполов диафрагмы: правый купол доходит до передней грудной стенки, левый теряется под тенью сердца
Легочные сосуды и структуры корней
Левая легочная артерия (фиолетовый цвет на схеме) перекидывается над левым главным бронхом и анатомически располагается выше правой легочной артерии (синий цвет), которая проходит спереди от правого главного бронха.
Взаиморасположение легочных артерий: левая лежит выше и кзади от правого бронха
Образования переднего средостения: мнемоническое правило 4 «Т»
Если на прямой рентгенограмме определяется расширение тени верхнего средостения, именно боковая проекция позволяет локализовать патологический процесс. Мягкотканное затемнение в ретростернальном пространстве сужает дифференциальный ряд до образований переднего средостения, известных как 4 «Т»:
Лимфома Ходжкина: массивное затемнение ретростернального пространства в боковой проекции
Врожденные диафрагмальные грыжи: Бохдалека и Морганьи
Грыжа Бохдалека формируется при дефекте в задне-латеральном отделе диафрагмы. У взрослых это частая случайная находка, обычно содержащая забрюшинный жир и протекающая бессимптомно. У новорожденных массивные грыжи Бохдалека могут вызывать компрессионную гипоплазию легкого.
Грыжа Морганьи встречается реже, локализуется спереди (парастернально) и визуализируется как мягкотканное образование в переднем кардиодиафрагмальном углу (чаще справа).

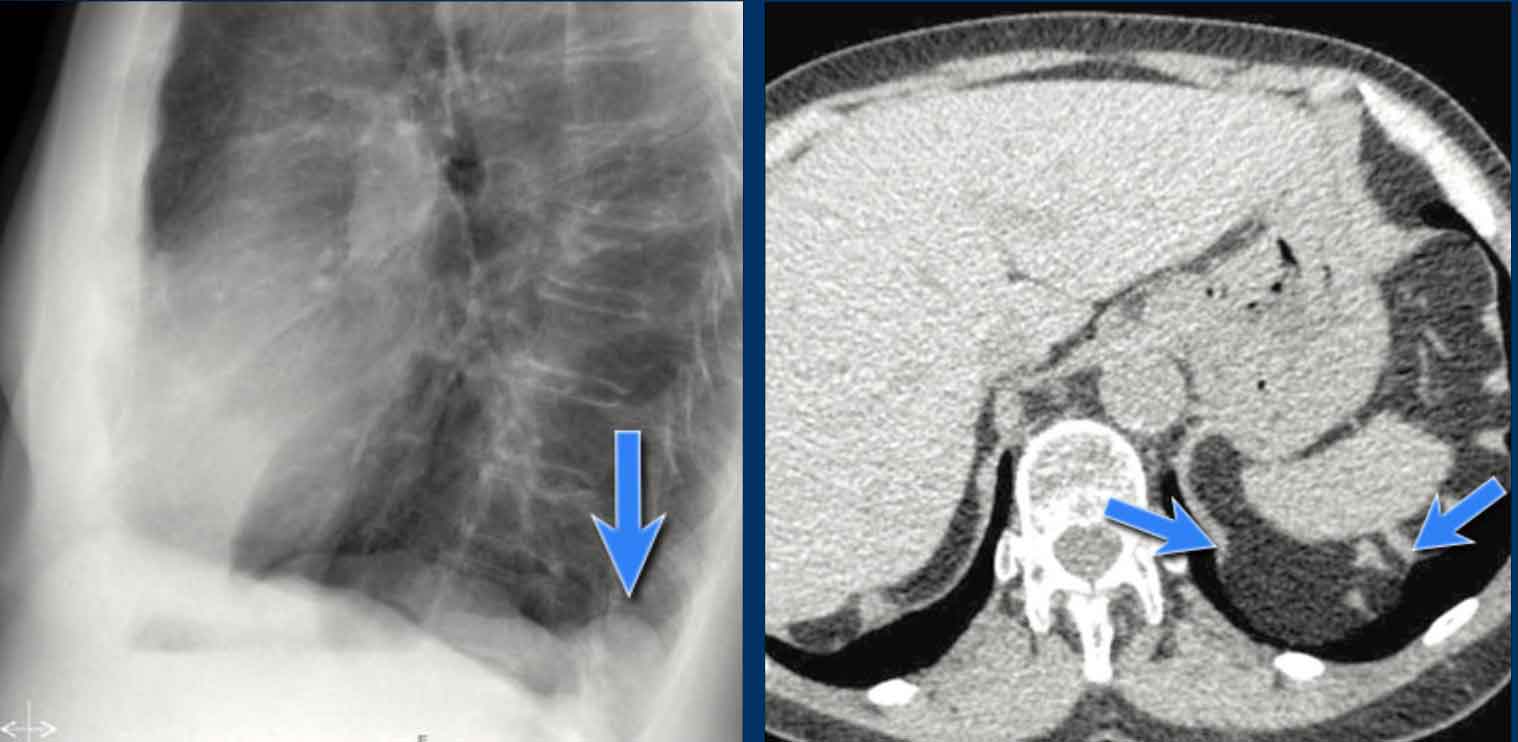

Грыжа Бохдалека: выбухание заднего отдела диафрагмы за счет пролабирования забрюшинного жира
02 Систематический подход к анализу снимка
Методика «изнутри кнаружи» (Inside-Out Approach)
Систематический протокол гарантирует, что ни одна анатомическая область не останется без внимания. Алгоритм «изнутри кнаружи» начинается с центральных образований и последовательно перемещается к периферии:
Оценка проходимости просвета, смещения (признак объемного процесса или ателектаза), угла бифуркации карины.
Кардиоторакальный индекс (КТИ в норме до 0.5 на PA снимке), контуры дуги аорты, легочного ствола и предсердий.
Положение (левый корень выше правого), симметричность плотности, сосудистый рисунок, отсутствие полициклических узлов.
Посимметричное сравнение верхушек, верхних, средних и нижних отделов. Поиск фокусов, очагов, интерстициальных тяжей, пневмоторакса.
Высота стояния куполов, острота латеральных и задних синусов, наличие свободного газа под правым куполом.
Целостность ключиц, ребер, лопаток, грудных позвонков, исключение переломов и остеолитических деструкций.
Газовый пузырь желудка, печеночный изгиб ободочной кишки, обызвествления и отсутствие патологических теней.
Критическая роль архивных снимков (The Old Film)
В торакальной радиологии справедливо утверждение: «Самый ценный рентгеновский снимок - это предыдущий снимок пациента». Очаг, остающийся стабильным на протяжении нескольких лет, практически исключает первичный рак легкого, тогда как едва уловимые изменения свидетельствуют об острой фазе патологии.
Текущая рентгенограмма: минимальные признаки венозного застоя в легких
Симптом силуэта (Silhouette sign)
Симптом силуэта представляет собой потерю нормальной анатомической границы между структурами различной рентгенологической плотности (чаще всего между воздухоносным легким и мягкими тканями сердца или диафрагмы).
Этот симптом фундаментален для точной топической диагностики патологического процесса:
Инфильтрация в язычковых сегментах левого легкого (или средней доле справа) непосредственно соприкасается с контуром сердца, вызывая размытие и потерю сердечного силуэта. Это доказывает переднее расположение патологии.
Инфильтрация в нижней доле располагается кзади. Поскольку язычковые сегменты остаются воздушными, граница левого желудочка сохраняется абсолютно четкой, несмотря на массивное затемнение легочного поля.
1. Сохранность контура сердца при задне-базальной пневмонии. 2. Стирание силуэта при поражении язычка.
03 Сердце и перикард
Контуры камер сердца в прямой и боковой проекциях
На стандартных снимках видны лишь внешние границы сердечного силуэта. Знание синтопии камер помогает четко определять их изолированную дилатацию:
- Левое предсердие (ЛП): наиболее задняя камера. При дилатации на PA снимке дает симптом «двойного контура» правого края сердца и раздвигает угол карины (бифуркации трахеи). На боковом снимке выбухает кзади в верхнем отделе сердечной тени.
- Правое предсердие (ПП): формирует правый нижний контур сердца. Расширение смещает правый край латерально.
- Левый желудочек (ЛЖ): расположен латеральнее и кзади от правого. При гипертрофии/дилатации верхушка сердца смещается влево и вниз.
- Правый желудочек (ПЖ): наиболее передняя камера, прилежащая к нижней части грудины. При его увеличении ретростернальное пространство в боковой проекции заполняется мягкотканной тенью снизу вверх.
Проекция камер сердца на прямом снимке
Ориентировочная линия клапанов сердца на боковом снимке
Для быстрой топографической ориентации в клапанах сердца на боковой рентгенограмме проводят мысленную линию от карины к верхушке сердца:
- Выше линии: аортальный и пульмональный клапаны.
- Ниже линии: митральный и трикуспидальный клапаны.
Линия клапанов на боковом снимке ОГК: клапаны аорты выше, митральный клапан ниже
Гидроперикард и послеоперационные гематомы
При обнаружении диффузного расширения сердечной тени («шаровидное» или «трапециевидное» сердце) первоочередной дифференциальный диагноз проводится между истинной кардиомегалией и перикардиальным выпотом.
У пациентов после кардиохирургических операций внезапное расширение сердечной тени является грозным симптомом кровотечения в полость перикарда. Важно помнить, что УЗИ сердца может недооценивать объем гематомы, если она скапливается осумкованно по задней стенке левого желудочка. В таких случаях решающим методом становится КТ.

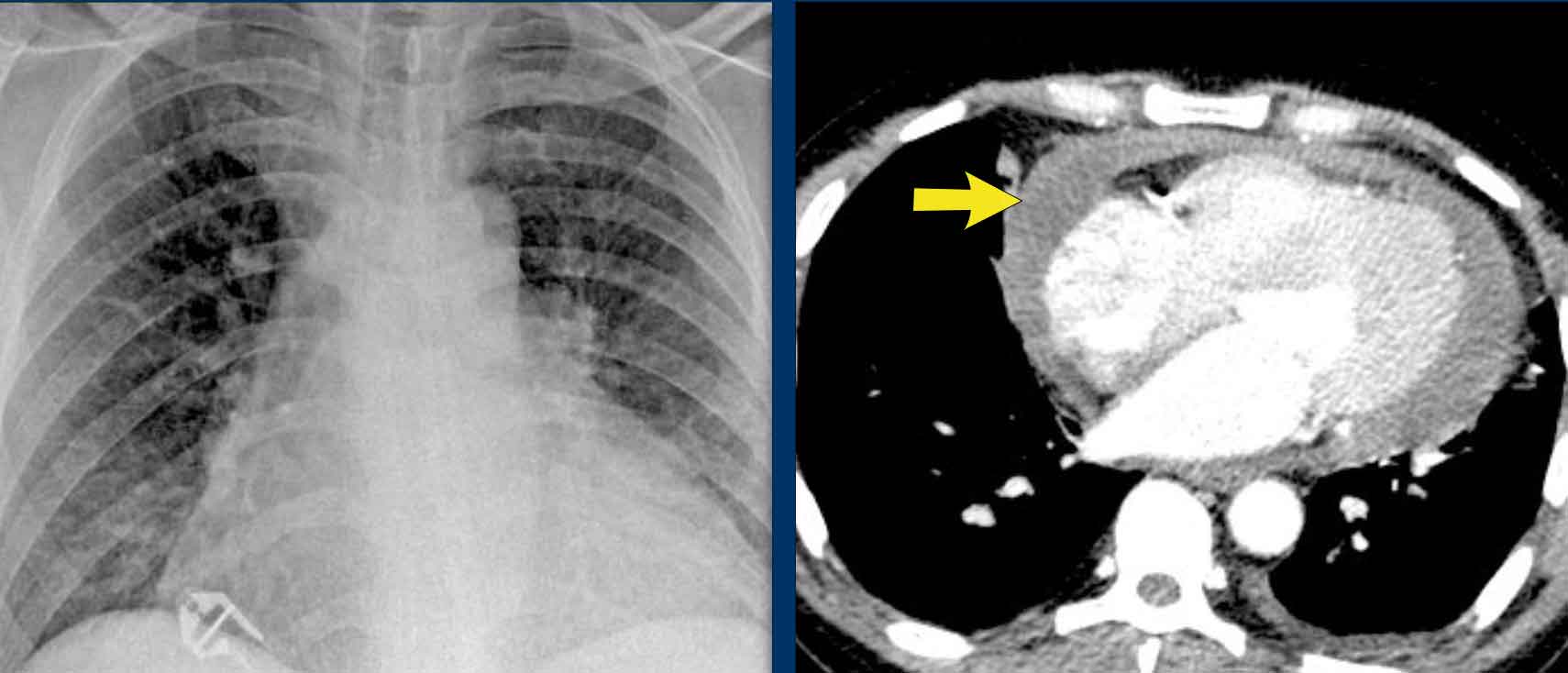

Шаровидное сердце на рентгенограмме оказалось массивным гидроперикардом на КТ
Обызвествления сердца и перикарда
Кальцинаты перикарда обычно вызваны перенесенным констриктивным перикардитом и визуализируются в виде линейных или серповидных теней по внешнему контуру сердца.
Принципиально отличать их от миокардиальных кальцинатов в зоне перенесенного трансмурального инфаркта миокарда: последние повторяют форму стенки левого желудочка и располагаются в толще миокарда.

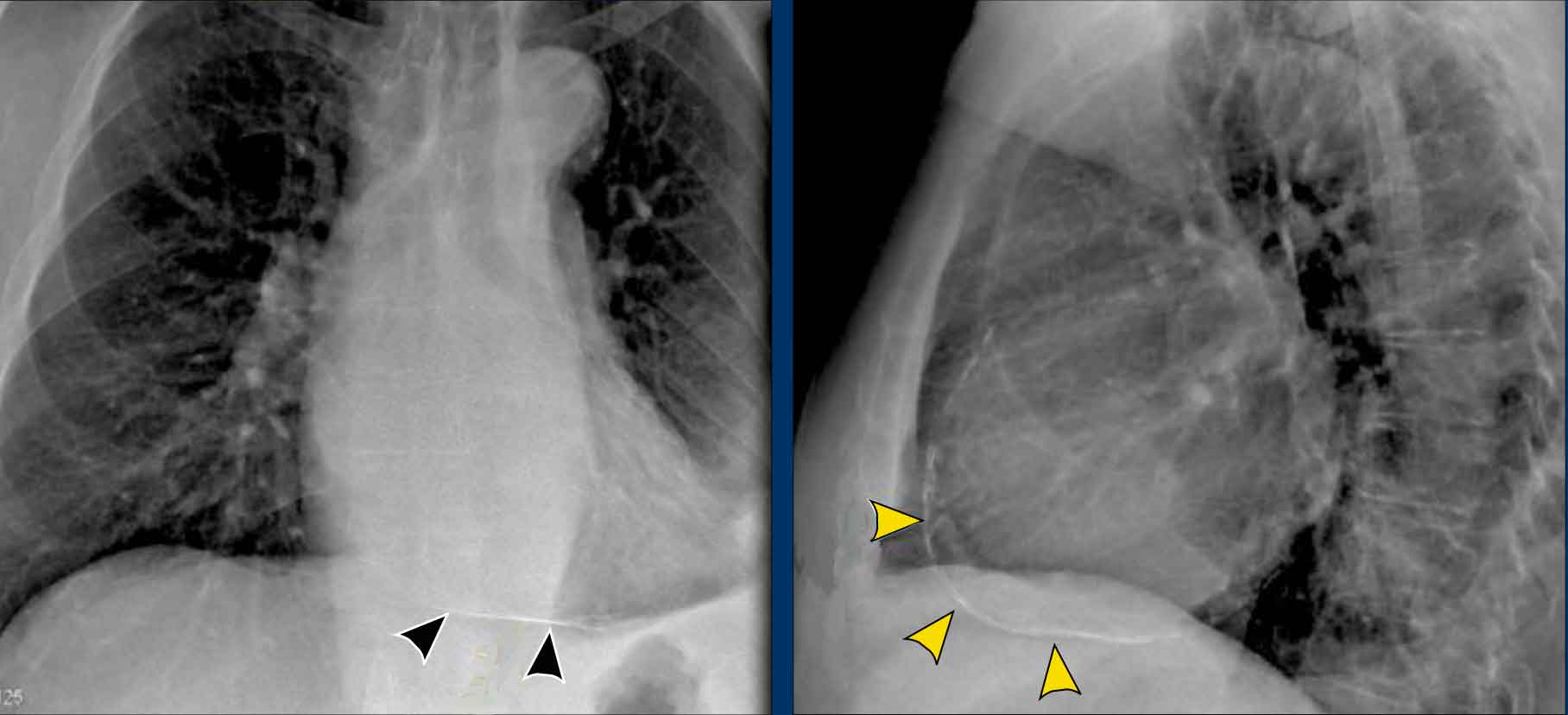

Констриктивный перикардит: скорлупообразные кальцинаты по контуру сердечной сорочки
04 Корни легких (Hili)
Анатомия корней и правило «мизинца»
В норме 99% тени корней легких образовано легочными артериями и частично венами. Артерии нижних долей спускаются вертикально и по калибру сопоставимы с мизинцем взрослого человека («правило мизинца»). Справа нисходящая ветвь легочной артерии четко прослеживается у 94% здоровых людей.
Нисходящая ветвь правой легочной артерии (силуэт мизинца)
Расширение корней: симптом 1-2-3 при саркоидозе
При дифференциации сосудистого расширения корней от лимфаденопатии боковой снимок бесценен: лимфатические узлы формируют бугристые округлые тени в аваскулярных сегментах.
Классический признак саркоидоза 1-2 стадии - симптом 1-2-3 (триада Гарленда):
- Симметричное увеличение правого корня.
- Симметричное увеличение левого корня.
- Увеличение правой паратрахеальной группы лимфатических узлов.
Саркоидоз легких: симметричная билатеральная лимфаденопатия корней и паратрахеальных узлов
05 Средостение
Медиастинальные линии и полосы
Деформация азиго-эзофагеальной линии на уровне бифуркации трахеи чаще всего свидетельствует о субкаринальной лимфаденопатии (7 группа лимфоузлов). При распространенном мелкоклеточном раке легкого или лимфоме это один из ранних рентгенологических маркеров.
Смещение азиго-эзофагеальной линии ниже бифуркации трахеи (черная стрелка)
Аортопульмональное окно (AP window)
Аортопульмональное окно располагается между нижней поверхностью дуги аорты и легочным стволом. В норме его латеральный контур является вогнутым или прямолинейным.
Выбухание латерального контура аортопульмонального окна всегда патологично и указывает на лимфаденопатию (4L и 5 группы лимфоузлов) при лимфомах или метастазах рака легкого.

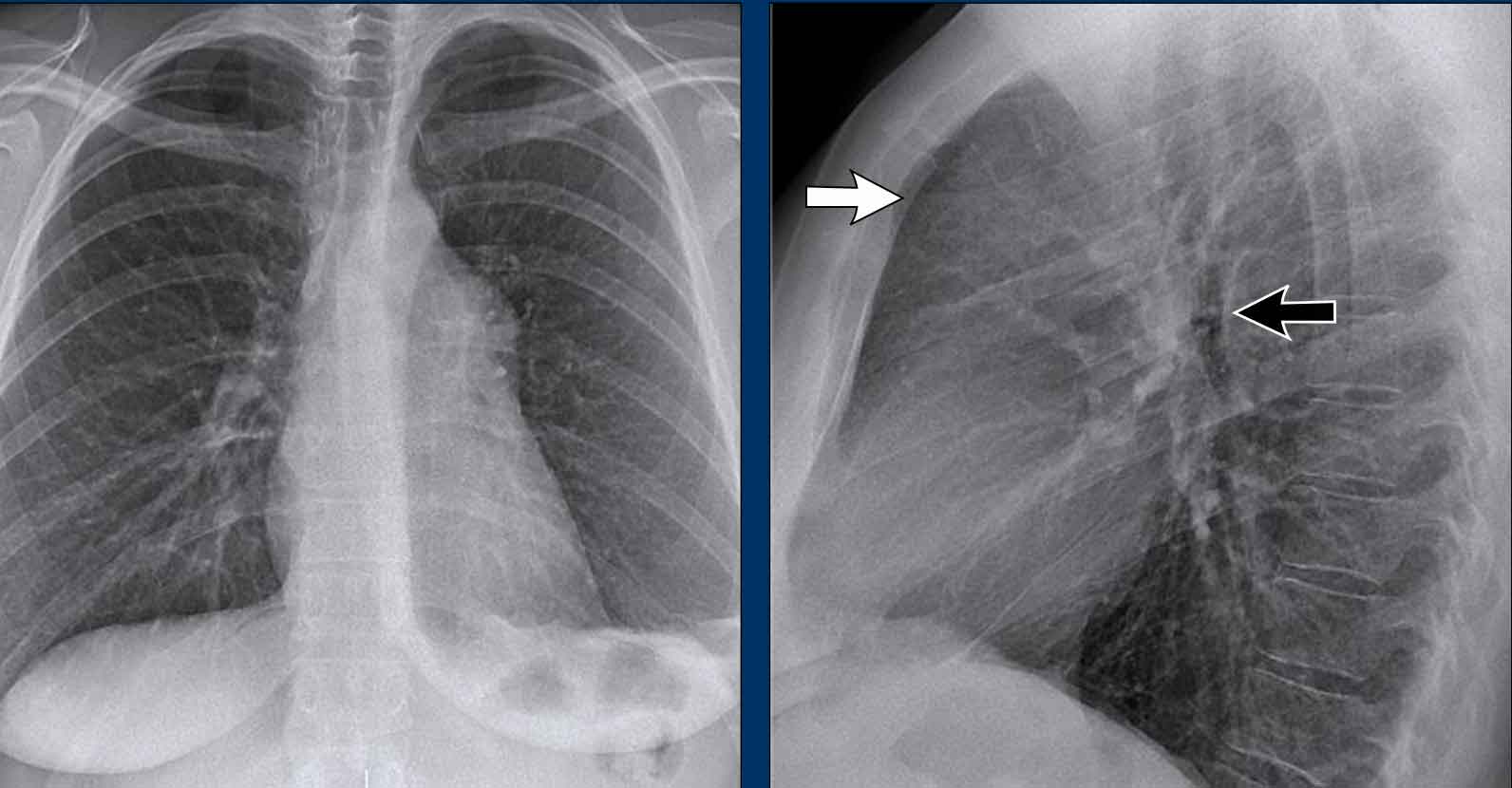

Лимфома: сглаживание и выбухание контура аортопульмонального окна
06 Легочные поля: четыре паттерна затемнений
Патологические изменения в легочной паренхиме преимущественно проявляются синдромом повышенной плотности (затемнениями), которые разделяют на четыре базовых паттерна:
Заполнение альвеол экссудатом, транссудатом или кровью при сохранности бронхиального дерева (симптом воздушной бронхографии). Характерна для пневмонии, инфаркта легкого, отека.
Снижение воздушности с уменьшением объема доли или сегмента, смещением междолевых щелей и средостения в сторону поражения.
Округлое образование до 3 см (очаг/узел) или более 3 см (масса). Солитарные или множественные, доброкачественные (гранулемы) или злокачественные.
Утолщение межальвеолярных и междольковых перегородок: линии Керли, ретикулярный или милиарный сетчатый рисунок.
07 Плевра и плевральная полость
Плевральный выпот и «исчезающая опухоль»
В вертикальном положении пациента на прямой рентгенограмме свободный плевральный выпот начинает визуализироваться только при объеме от 200-300 мл (менискообразное затемнение в реберно-диафрагмальном синусе). Тотальное затемнение половины грудной клетки соответствует скоплению до 5 литров жидкости со смещением средостения в противоположную сторону.
Осумкованный выпот в междолевых щелях часто принимает двояковыпуклую веретенообразную форму. При сердечной недостаточности такой выпот может полностью разрешаться на фоне диуретической терапии, за что получил название «исчезающей опухоли» (vanishing tumor).
Тотальный плевральный выпот справа с компрессионным коллапсом легкого
Пневмоторакс, гидропневмоторакс и ложные кожные складки
Прямым признаком пневмоторакса является визуализация тонкой линии висцеральной плевры, отделяющей спавшееся легкое от бессосудистого периферического участка.
При одновременном наличии воздуха и жидкости формируется гидропневмоторакс с идеально горизонтальным гидроаэрическим уровнем. В норме в организме человека нет прямых горизонтальных линий, за исключением раздела сред «газ - жидкость».

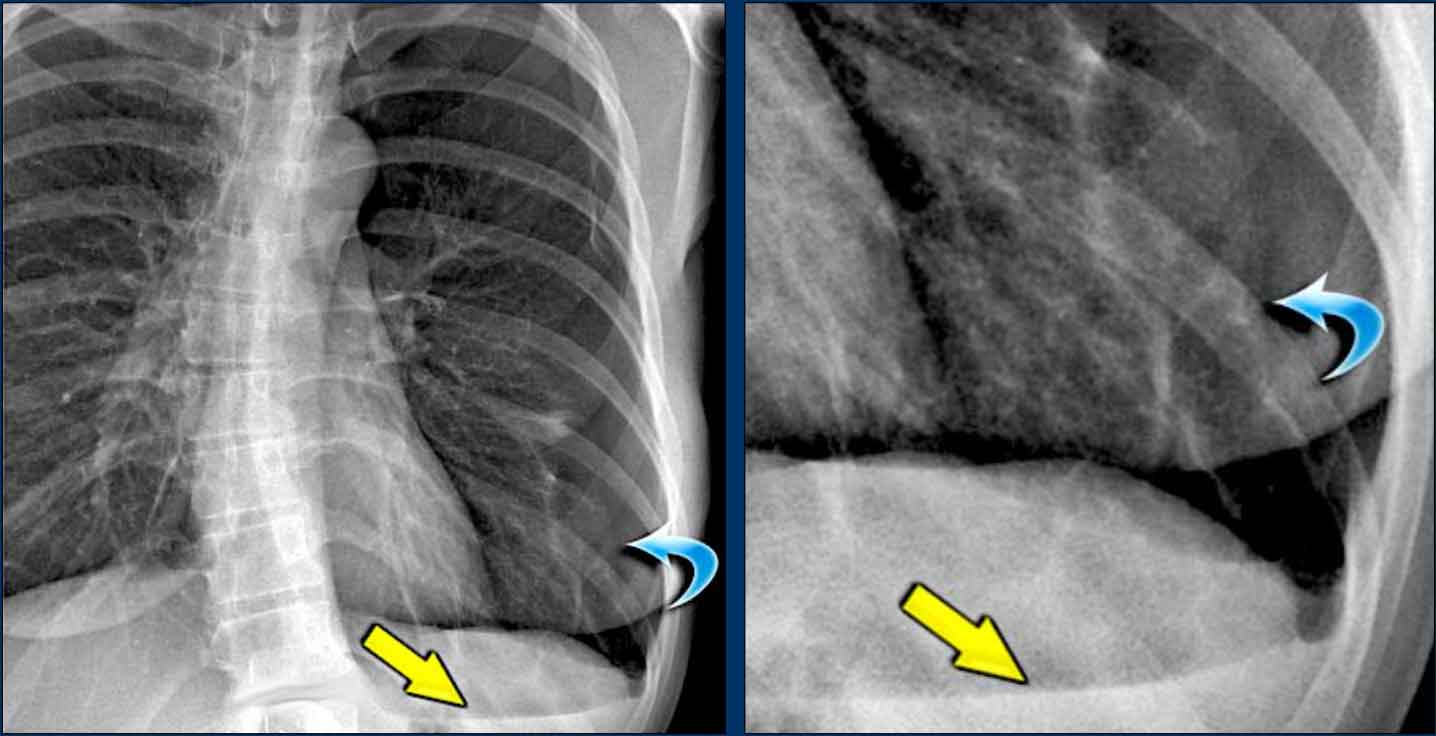

Гидропневмоторакс: линия висцеральной плевры (синяя стрелка) и горизонтальный уровень жидкости (желтая стрелка)
Пневмоторакс у лежачих пациентов: симптом глубокого синуса (Deep sulcus sign)
В положении лежа на спине (пациенты в ОРИТ и на ИВЛ) до 30% пневмотораксов не диагностируются стандартным способом, поскольку воздух перемещается не к верхушке, а к передне-нижним отделам плевральной полости.
Патогномоничным признаком является симптом глубокого синуса (deep sulcus sign): глубокий, резко очерченный латеральный реберно-диафрагмальный синус, уходящий книзу в сторону подреберья, в сочетании со смещением купола диафрагмы книзу (признак напряженного пневмоторакса).
Пациент ОРИТ на ИВЛ: выраженный симптом глубокого синуса слева и уплощение диафрагмы
Плевральные наслоения и асбестовые бляшки
Множественные неровные обызвествленные плевральные наслоения, повторяющие рельеф грудной стенки и поражающие купола диафрагмы с обеих сторон, патогномоничны для асбестоза (асбест-ассоциированных бляшек).
Напротив, одностороннее массивное обызвествление плевры обычно является исходом перенесенной эмпиемы, гемоторакса или туберкулезного плеврита.
Двусторонние кальцинированные плевральные бляшки вдоль ребер и диафрагмы
08 Грудная стенка и брюшная полость
Костная патология: переломы ребер и костная мозоль
Наиболее частая костная патология на рентгенограммах ОГК - консолидирующиеся переломы ребер. Формирующаяся костная мозоль может иметь веретенообразное утолщение, симулирующее субплевральное объемное образование легкого.
Второй по частоте находкой являются остеолитические метастазы в ребра и тела позвонков, приводящие к деструкции кортикального слоя и патологическим переломам.
Множественные консолидированные переломы ребер со смещением
Свободный газ в брюшной полости (Пневмоперитонеум)
Полоска свободного серповидного просветления под правым куполом диафрагмы - патогномоничный признак перфорации полого органа брюшной полости (язва желудка или 12-перстной кишки, перфорация дивертикула).
Пневмоперитонеум дифференцируют с пластинчатым ателектазом основания легкого: при свободном газе четко визуализируется истонченный купол диафрагмы, отделенный воздухом с обеих сторон.
Серповидная полоска свободного газа под правым куполом диафрагмы (перфорация язвы)
09 Чек-лист для аккредитации врача-рентгенолога
Симметричность расположения грудинных концов ключиц относительно остистых отростков, глубина вдоха (до 6 передних или 10 задних ребер), отсутствие ротации.
Обязательный осмотр верхушек, ретрокардиального пространства и поддиафрагмальных отделов для выявления пневмонии, очагов и метастазов.
Проверка высоты корней (левый выше), оценка паратрахеальной полосы, аортопульмонального окна и азиго-эзофагеальной линии.
Дифференциация свободного выпота от осумкования, поиск линии пневмоторакса и свободного поддиафрагмального газа с формулировкой клинического диагноза.
